Divisor electrónico especialmente diseñado para el grabado de piezas cilíndricas y cónicas, ya que dispone de:
* 4º eje giratorio, automático.
* 5º eje basculante, manual.
El 4º eje realiza los movimientos giratorios a través del CN. y el 5º eje posibilita la inclinación (horizontal-vertical) del propio divisor junto a la pieza a mecanizar. Esto permite, entre otras cosas, el grabado de piezas cónicas.
Aplicaciones habituales para este accesorio: grabado de rodillos para impresión, grabado de nonios para Máquina-Herramienta, rodillos para cortantes, grabado tridimensional de moldes para neumáticos, rodillos en alto relieve para marcaje.

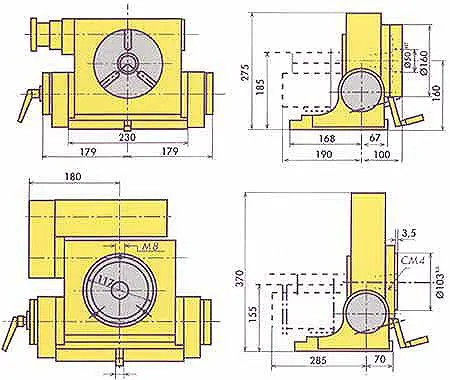

CARACTERÍSTICAS TÉCNICAS
■ Eje basculante 90º ....................................... manual.
■ Diámetro de la mesa ................................... 160 mm.
■ Posición de trabajo ...................................... Horz. - Vert.
■ Altura total (pos. vert.) .................................. 206 mm.
■ Potencia motor .............................................. 1,12 Nm.
■ R.p.m. máximas motor ................................ 4.000.
■ Relación de transmisión ............................. 1:90.
■ Velocidad max. de rotación mesa ............. 44,44 r.p.m.
■ Resolución de división ................................ 0,001º.
|
 |
