FRESADORA COPIADORA TRIDIMENSIONAL DE 1:1 y espejo

marca: JEYMA

Mod. FC4th

(de segundo uso)



Figuras 3

 1 Dispositivo de pasadas transversales   2  Mesa porta piezas
 3  Husillo porta fresas  4  Placa para copiado de igual a igual
 5  Dispositivo de pasadas verticales  6  Caja de Velocidades
 7  Motor de fresar  8  Pantógrafo de mando
 9  Compensación de peso del cabezal 10  Dispositivo de pasadas longitudinales
11  Botón de bloqueo del carnero 12  Mesa porta modelos


 Figuras 1

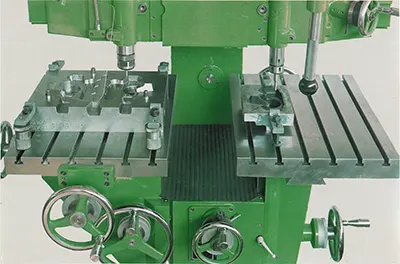

 La máquina está dotada de un mecanismo interno para copiar figuras con los lados invertidos copia espejoPK esto se realiza con sólo quitar la placa de unión de los carros que sirven para copiar de igual a igual y colocar dos tornillos de unión con el mecanismo interno para producir la copia espejo, así con un solo modelo podrán copiarse las dos figuras simétricas.

Figuras 1
El sistema más adecuado para trabajar en este tipo de máquinas es el de línea a línea, bien en senido transversal, bien en sentido longitudinal. Para ello se dispone de un sistema de bloqueo rápido, por medio de los volantes y trinquetes con regulación de la pasada, además de volantes para desplazamientos rápidos. Colocando los volantes de bloqueo en la posición de libre, la máquina queda lista para contornear libremente guiada a mano.



Filete



COPIADORA FRESADORA PANTÓGRAFO TRIDIMENSIONAL DE ESCALAS

marca: HERLUCE

Mod. HE-2A

(de segundo uso)
 HE 2A U PK                HE 2A U2 PK

 HE 2A Acc PK
Diversos elementos de la máquina:
Cabezal de profundidad, pinzas, llaves, cordones, correas, fuelle, etc.



COMO FABRICANTES ORIGINALES DE LA MÁQUINA, DISPONEMOS DE TODOS LOS ACCESORIOS Y REPUESTOS PARA COMPLETAR LA MÁQUINA EN CUALQUIER TIPO DE TRABAJO O NECESIDAD.



¡CONSULTENOS!



La máquina dispone de los siguientes elementos incluidos en el precio

CORREAS Y CORDONES:

Cordones Polycord:

  • Ø 6 x 1.400 mm.
  • Ø 5 x 2.100 mm.
  • Ø 6 x 1.300 mm.

Correas Trapezoidales:

  • A70 - 1.811 mm.
  • A75 - 1.938 mm.
  • Z55 – 1.425 mm.

Cordón Nylón:

  • Ø 5 x 1.340 mm.

PINZAS:

Pinzas Porta-herramientas (portaherramientas correa trapezoidal)

  • Ø 6, 8, 9, 10, 11 mm. (interior)

Pinzas Porta-herramientas (portaherramientas cordón nylón)

  • Ø 5, 6, 8 mm.

PINZAS ESPECIALES (CON CUELLO REDONDO):

Porta-herramientas para correa trapezoidal:

  • Ø 10, 11, 12 mm.

Porta-herramientas para cordón nylón:

  • Ø 4, 5, 7 mm.

PORTA-HERRAMIENTAS:

  • Porta-herramientas para correa trapezoidal
  • Porta-herramientas para cordón nylón

JUEGO DE LLAVES:

Fijas:

  • Llave de 32 mm.
  • Llave de 22 mm.
  • Llave de pitones.
  • 2 bridas de amarre.
  • 1 tensor correas..
