GRABADORA DE C.N.C POR ORDENADOR

mod. EP- 4030

 CARACTERÍSTICAS TÉCNICAS

● Husillos a bolas en los 3 ejes.
● Micros de seguridad, final de recorrido.
● Guías de deslizamiento tipo prismático, con
    recirculación continua de bolas.
● Totalmente carenada con apertura de seguridad.
● Fuelles de protección en todas las guías.
● Bajo nivel de ruido 78 dB (A).

 RECORRIDOS ÚTILES

■ Superficie de trabajo (X, Y, Z) ........ 400 x 300 x 140 mm.

 DIMENSIONES MESA

 Dimensiones ............................................ 600 x 375 mm.

 CABEZAL

 Cabezal de alta velocidad.
 Marcha - paro, manual y por C.N.C.
 Número de revoluciones:
         ▪ Mínimas ............................................... 11.000 r.p.m.
         ▪ Máximas .............................................. 25.000 r.p.m.
 Capacidad máxima de herramienta. .................. Ø 6 mm.
 Potencia ......................................................... 500 watios.
 Voltaje .................................................................... 220 V.
 Posibilidad de poder instalar
   diamante para grabado ................................................ Si.

 CONTROL NUMÉRICO

 Control de 4 Ejes.
 Interpolación simultanea de los 4 ejes.
 Transmisión continua DNC. (Ordenador-C.N.C)
 Velocidad de transmisión ....................... 19.200 baudios.
 Puesta a "0" máquina, automática.

● ACCIONAMIENTOS

 Sistema Brushless (sin escobillas).

 RESOLUCIÓN

 Resolución X, Y, Z ............................................. 0,02 mm.

 VELOCIDADES

 Velocidad máxima ........................................... 150 mm/s.

 DIMENSIONES MÁQUINA

 Dimensiones exteriores .................. 710 x 785 x 750 mm.

 PESOS

 Peso neto ........................................................... 82 Kgrs.
 Peso bruto ........................................................ 107 Kgrs.

 EMBALAJE

■ Dimensiones ................ 960 x 960 x 1.040 mm - 0,96 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

1 Software de control WinEP (Windows).
1 Cabezal de alta velocidad de 11.000 a 25.000 r.p.m.
1 Tuerca porta-herramientas.
1 Pinza de 6 mm. Ø.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja de herramientas.

 EQUIPO OPCIONAL

■ Pinzas Cabezal de 500 W, desde Ø 1 hasta 6 mm.
■ Cabezal de 1.050 W. de potencia, pinza hasta Ø 8 mm.
■ Pinzas Cabezal de 1.050 W, desde Ø 1 hasta 8 mm.
■ Sistema Touch Probe.
   (Dispositivo automático de puesta a cero).
 CAD/CAM de grabado 2 ½D, NasCAD 2000 © Plus
 CAD/CAM de grabado artístico 3D, ModelArt3D.net
 CAD/CAM para grabado de fotografías PhotoNAS
■ Ordenador Personal para diseño, completo.
■ Lámpara fluorescente interior integrada.
■ Conjunto Diamante para Marcado.
■ DIVISOR ELECTRONICO - 4º EJE W *
    * Para el mecanizado de rodillos.
■ Equipo de Lubricación MQL.
■ Mesa de fijación por vacio (ver, varias medidas).
■ Bridas de Amarre Excéntricas + Regla
■ Mordazas especiales con láminas regulables
   para sujeción de todo tipo de formas irregulares
.
   (Aperturas de 100, 200 y 300 mm.)
■ Lupas de Aumento y Medición
■ Lupa USB 40X para P.C.

EP 4030

fechador grafito p

Fechador de grafito para erosión. Diámetro ext. 11,5 mm. Altura de textos 2 mm.

cindyGrabado de fotografía por trama de puntos con PhotoNAS

rodillo ep p4º eje montado en mod. EP-4030

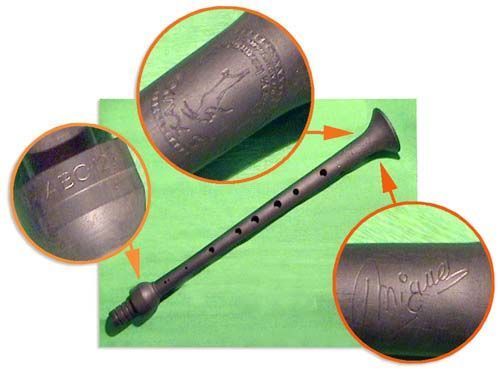

flautaokPuntero de gaita gallega. 1ª operación: Mecanizado de orificios (hta. recta ø2 mm.) 2ª operación: Grabado de anagrama, firma y referencia.Todo ello realizado en EP-4030 con 4º eje


comparativa
Tabla comparativa mods. EP-2015, 3020, 4030
