GRABADORA C.N.C CON SISTEMA DE ALTA VELOCIDAD

mod. iEP- CAN

 CARACTERÍSTICAS TÉCNICAS

● Husillos a bolas en los 3 ejes.
● Micros de seguridad, final de recorrido.
● Guías de deslizamiento tipo prismático, con
    recirculación continua de bolas.
● Totalmente carenada con apertura de seguridad.
● Fuelles de protección en todas las guías.
● Bajo nivel de ruido 78 dB (A).

 RECORRIDOS ÚTILES

■ Superficie de trabajo (X, Y, Z) ....... 400 x 300 x 135 mm.

 DIMENSIONES MESA

 Dimensiones ........................................ 600 x 375 mm.

 CABEZAL

 Cabezal de alta velocidad.
 Marcha - paro, manual y por C.N.C.
 Número de revoluciones:
         ▪ Mínimas .......................................... 11.000 r.p.m.
         ▪ Máximas ......................................... 25.000 r.p.m.
 Capacidad máxima de herramienta. .............. Ø 8 mm.
 Potencia .................................................. 1.050 watios.
 Voltaje ................................................................ 220 V.
 Posibilidad de poder instalar
   diamante para grabado ............................................ Si.

 CONTROL NUMÉRICO

 Control iMC-CAN con 4 Reguladores, integrado.
Protocolo de comunicaciones, sistema CAN-Bus.
 Unidad de Control, integrada en P.C. Industrial con Sistema Windows.
Software de Control Máquina, incluido.
■ Interpolación simultanea de los 4 ejes.
■ Módulo de 16 entradas / 16 salidas optoacopladas.
■ Circuito de Seguridad y Monotorización de Estados.
■ Unidad de Potencia de 48V./1.000W.
Teclas de Función y Parada de Emergencia.

● ACCIONAMIENTOS

Sistema de Servo Motores.
Husillos en los ejes X/Y. ........................... 16 x 10 mm.
Husillo en el eje Z. .......................................16 x 4 mm.

 RESOLUCIÓN / PRECISIÓN

Resolución X/Y/Z. ....................................... 0,001 mm.

 VELOCIDADES

Velocidad máxima X/Y/Z. ............................ 200 mm/s.

 DIMENSIONES EXTERIORES MÁQUINA

Anchura. ........................................................ 780 mm.
 Profundidad. .................................................. 835 mm.
 Altura (con pies y puerta carenado cerrada. . 806 mm.
 Altura (con pies y puerta carenado abierta). 1.250 mm.

 PESOS

 Peso neto ..................................................... 120 Kgrs.
 Peso bruto .................................................... 145 Kgrs.

 EMBALAJE

■ Dimensiones .... 1.000 x 1.020 x 1.020 mm. - 1,04 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

1 Software de control WinCAN.
Cabezal de alta velocidad de 11.000 a 25.000 r.p.m.
1 Tuerca porta-herramientas.
1 Pinza de 8 mm. Ø.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja de herramientas.

 EQUIPO OPCIONAL

Cambio Automático de Herramientas
■ Dispositivo automático de puesta a 0

■ Equipo de lubricación de "MQL"
■ Cabezal de 900 watios de potencia, pinza Ø 6 mm.
■ Conos ISO10, para cabezal 900w.
■ Pinzas para cabezal 900w. de Ø 1 hasta Ø 6 mm.
■ Pinzas Cabezal de 1.050 W, desde Ø 1 hasta 8 mm.

 CAD/CAM de grabado 2 ½D, NasCAD 2000 © Plus
 CAD/CAM de grabado artístico 3D, ModelArt3D.net

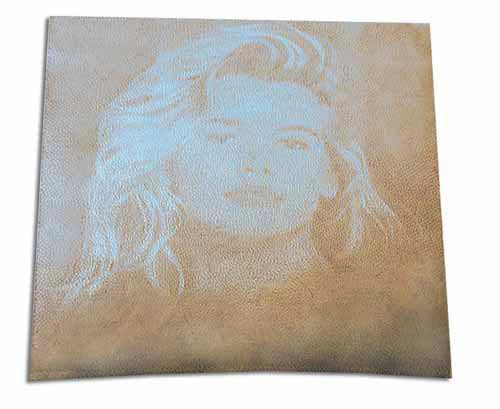

 CAD/CAM para grabado de fotografías PhotoNAS
■ DIVISOR ELECTRONICO - 4º EJE A *
   * Para el mecanizado de rodillos.
■ Monitor, teclado y ratón USB p/máquina
■ Ordenador Personal para diseño, completo.

■ Mesa de fijación por vacio
■ Mordazas especiales para piezas Irregulares
■ Mordazas de precisión, rectificadas
Bridas de Amarre Excéntricas
■ Lupas de Aumento y Medición
■ Microscopio de aumento USB
■ Herramientas de Diamante
Conjunto Diamante para Marcado

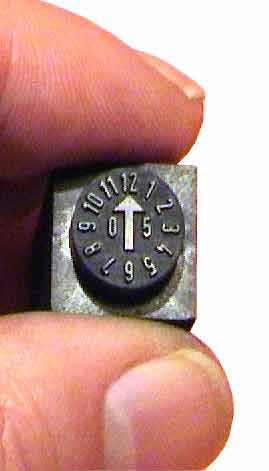

ACESA IRIMO PKElectrodo de grafito para moldes de inyección de plástico.

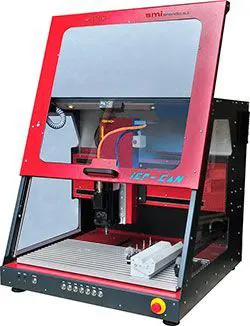

iEP CAN Maquina PK

iEP PC VF PK
iEP PA VI PK

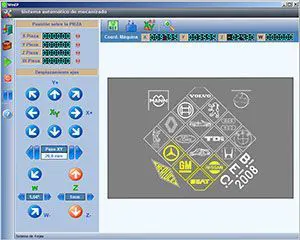

pantalla WinEP PK
Aspecto del software Win-CAN


cbo htas iep PK
Cambio de herramientas abierto

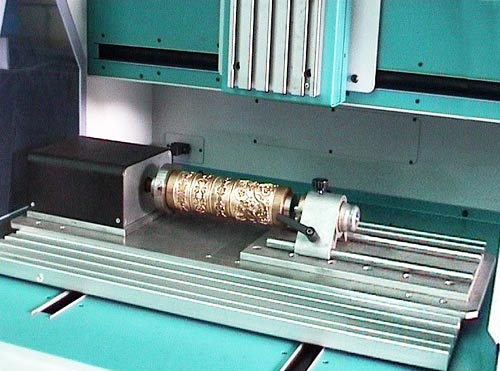

iEP CAN 4 eje 2 PK
4º eje con rodillo de bronce, montado en mod. iEP-CAN

  Tapon Xamos PKTapon Xamos 2 PK
Punzón, matriz y resultado para tapón cava.


0k 3 PK

Molde para azulejo de ceramica.

hipower8 PK
Electrodo de grafito para erosión
