GRABADORA DE C.N.C POR ORDENADOR

mod. EP- 3020

 CARACTERÍSTICAS TÉCNICAS

● Husillos a bolas en los 3 ejes.
● Micros de seguridad, final de recorrido.
● Guías de deslizamiento tipo prismático, con
    recirculación continua de bolas.
● Totalmente carenada con apertura de seguridad.
● Fuelles de protección en todas las guías.
● Bajo nivel de ruido 78 dB (A).

 RECORRIDOS ÚTILES

 Superficie de trabajo (X, Y, Z) ........ 295 x 200 x 130 mm.

 DIMENSIONES MESA

 Dimensiones ............................................ 500 x 250 mm.

 CABEZAL

 Cabezal de alta velocidad.
 Marcha - paro, manual y por C.N.C.
 Número de revoluciones:
         ▪ Mínimas ............................................... 11.000 r.p.m.
         ▪ Máximas .............................................. 25.000 r.p.m.
 Capacidad máxima de herramienta. .................. Ø 6 mm.
 Potencia ......................................................... 500 watios.
 Voltaje .................................................................... 220 V.
 Posibilidad de poder instalar
   diamante para grabado ................................................ Si.

● CONTROL NUMÉRICO

 Control de 4 Ejes.
 Interpolación simultanea de los 4 ejes.
 Transmisión continua DNC. (Ordenador-C.N.C)
 Velocidad de transmisión ....................... 19.200 baudios.
 Puesta a "0" máquina, automática.

● ACCIONAMIENTOS

 Sistema Brushless (sin escobillas).

● RESOLUCIÓN

 Resolución X, Y, Z .......................... 0,02 mm. (estándar).
 Resolución X, Y, Z ........................... 0,01 mm. (opcional).

 VELOCIDADES

 Velocidad máxima ........................................... 150 mm/s.

 DIMENSIONES MÁQUINA

 Dimensiones exteriores ................. 610 x 655 x 705 mm.

 PESOS

 Peso neto ........................................................... 76 Kgrs.
 Peso bruto ........................................................ 101 Kgrs.

 EMBALAJE

 Dimensiones ................... 820 x 820 x 940 mm - 0,64 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

1 Software de control WinEP (Windows).
1 Cabezal de alta velocidad de 11.000 a 25.000 r.p.m.
1 Tuerca porta-herramientas.
1 Pinza de 6 mm. Ø.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja de herramientas.

 EQUIPO OPCIONAL

■ Pinzas Cabezal de 500 W, desde Ø 1 hasta 6 mm.
■ Cabezal de 1.050 W. de potencia, pinza hasta Ø 8 mm.
■ Pinzas Cabezal de 1.050 W, desde Ø 1 hasta 8 mm.
■ Sistema Touch Probe.
   (Dispositivo automático de puesta a cero).
 CAD/CAM de grabado 2 ½D, NasCAD 2000 © Plus
 CAD/CAM de grabado artístico 3D, ModelArt3D.net
 CAD/CAM para grabado de fotografías PhotoNAS
■ Ordenador Personal para diseño, completo.
■ Lámpara fluorescente interior integrada.
■ Conjunto Diamante para Marcado.
■ DIVISOR ELECTRONICO - 4º EJE W *
    * Para el mecanizado de rodillos.
■ Equipo de Lubricación MQL.
■ Mesa de fijación por vacio (ver, varias medidas).
■ Bridas de Amarre Excéntricas + Regla
■ Mordazas especiales con láminas regulables
   para sujeción de todo tipo de formas irregulares
.
   (Aperturas de 100, 200 y 300 mm.)
■ Lupas de Aumento y Medición
■ Lupa USB 40X para P.C.

EP 3020

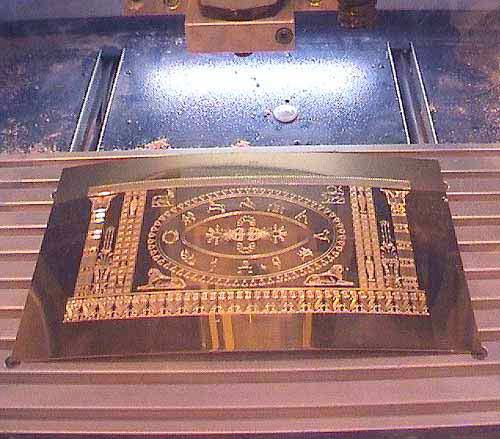

epdetallediamanteChapa de latón brillante grabada con diamante.

epsatlink p

Mecanizado en EP-3020 de prototipo para molde de inyección. Material "Pasta Master".

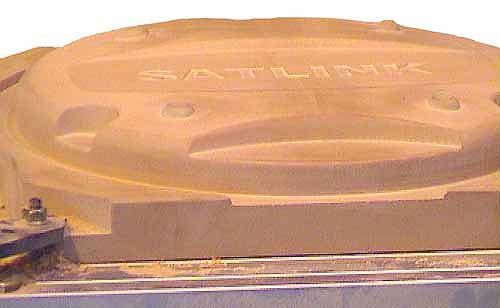

epsatlinkdetalleDetalles de prototipo en "Pasta Master"

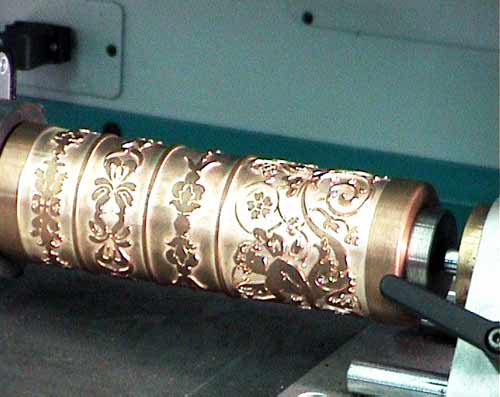

rodilloep 1Rodillo de bronce grabado en 4º eje.

einstein

Chapa de latón con grabado de fotografía por puntos realizada con software PhotoNAS.

tia2

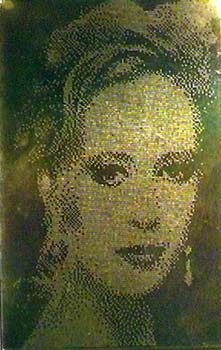

Grabado de fotografía por trama de punto fijo. Realizado con PhotoNAS.













comparativa
Tabla comparativa mods. EP-2015, 3020, 4030
