FRESADORA GRABADORA CON SISTEMA DE MECANIZADO DE ALTA VELOCIDAD

mod. S.I.G.V.A. HE-7A M.A.V.



 CARACTERÍSTICAS TÉCNICAS

 Recorrido útil ............................................ X= 500 mm.
 Recorrido útil ............................................ Y= 575 mm.
 Recorrido útil ............................................ Z= 200 mm.

● Sistema de Mecanizado de Alta Velocidad.
● Servomotores de corriente alterna (brushless).
● Husillos a bolas en los 3 ejes.
● Doble husillo y doble guía en el eje Y.
● Micros de seguridad, final de recorrido.
● Guías de deslizamiento tipo prismático, con recirculación
   continua de bolas.
● Fuelles de protección en todas las guías.

● SISTEMA DE CONTROL DE ALTA VELOCIDAD

Control númerico personalizable estandar ISO Kvara 6
(4 ejes), con interpolación lineal, circular y helicoidal,
controlado por PC. Industrial Pentium IV, 1 Ghz.

 Protección contra: alta corriente, alta tensión, alta
   temperatura.
 PLC integrado en CNC.
 CPU vía 400 Ethernet para Kvara.
 32 + 32 salidas digitales optoinsuladas.
 2 entradas + 2 salidas analógicas (8 bits).
 4 entradas rápidas digitales (vía interrupción).
 Conmutador de velocidades (0% al 150%).
 Ejecución rápida de programas a alta velocidad.
 Transmisión continua de programas. (Ordenador
    - Máquina).

●  EQUIPO INFORMATICO (HARDWARE) PC Industrial CNC

■ Procesador Intel Atom D525 1.8 GHz, con DB36.
■ Conector externo CF. Compact Flash de 32 GB.
■ Doble salida de video: VGA + LVDS.
■ Interface LVDS (Canal simple de 24 Bits LVDS hasta
   WXGA 1366 x 768).
■ 4 Puertos USB, USB 2.0.
■ Conector i-Panel Link que puede integrar Audio,
   LDVS, USB, señales de Transmisión/Recepción,
   señalización táctil y alimentación.
■ Rx, señal Tx (compatible con ITM-5115).
■ Entradas/Salidas Digitales: 8-bits DIO programables.
■ 2 conexiones Ethernet (Giga Lan):
▪ 10/100/1000 Mbps de Intel 82567V Giga
   Ethernet Controller, Wake en soporte LAN.
■ 1 puerto RS-232, 1 puerto RS-232/422/485 con
   control automático de flujo.
■ Incorpora una ranura de expansión Mini PCIe para el
   módulo de comunicación y WLAN.
■ Soporte SATA de 2,5" disco duro y de fácil
   mantenimiento.
■ Conector externo para CompactFlash tipo de disco I / II
   CompactFlash.
■ Puerto de expansión Mini PCLe.
■ DC 12V de potencia de entrada.
■ Protección IP40.
■ Teclado expandido Wndows USB (102 teclas), con
   Trackball integrado.

● ACCIONAMIENTOS y REGULADORES

 Servomotores Brushless de Corriente Alterna (AC.).
 Reguladores Digitales.

 CABEZAL

 Motor A.C. ........................................................ 3 C.V.
 Gama de velocidades por variador de frecuencia:
          Mínimas ................................................. 0 r.p.m.
          Máximas ........................................ 24.000 r.p.m.
 Capacidad de amarre ............................ Ø1 a 12,7 mm.
■ Marcha/Paro y Control de Velocidad.................Manual y
   Automático.

 MESA DE TRABAJO

 Dimensiones mesa ............................. 500 x 1.000 mm.
 Nº de ranuras "T" ................................................... 10.
 Distancia entre ranuras .................................... 50 mm.
 Altura de la mesa al suelo .............................. 910 mm.
 Máximo peso sobre la mesa ....................... 1.500 Kgrs.

● RESOLUCIÓN

 Resolución X, Y, Z ....................................... 0,001 mm.

 VELOCIDADES

 Velocidad máxima ...................................... 10 mtr./mn.

 DIMENSIONES MÁQUINA

 Dimensiones máximas ............ 900 x 1.205 x 1.725 mm.

 PESOS

 Peso bruto ................................................... 550 Kgrs.
 Peso neto .................................................... 450 Kgrs.

 EMBALAJE

 Dimensiones ....................... 1.000 x 1.300 x 1.875 mm.
 Volumen .......................................................... 2,4 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

Software personalizado KVARA, integrado en P. C.
Control Numérico, KVARA 6.
Botonera de mando personalizada.
Cabezal motorizado de alta frecuencia de 3 C.V.
Juego de pinzas porta-herramientas Ø 3 a 10 mm.
Tuerca porta-htas.
Juego de bridas de sujección.
Juego de llaves de servicio.
1 Caja porta-herramientas.

 EQUIPO OPCIONAL

 Cambio de herramientas automático.
 Sistema Touch probe (Dispositivo automático
    de puesta a cero).
 Volante electrónico de aproximación.
■ Sonda Laser para Calibración.
 CAD/CAM de grabado NasCAD 2000.
 CAD/CAM de grabado artístico ModelArt3D.net.
 Equipo de Lubricación “MQL”.
 Equipo de refrigeración por niebla de aceite.
 Lámpara articulada halógena.
 Diamante para grabado.

 DIVISOR ELECTRONICO - 4º EJE A *
   * Para el mecanizado de rodillos.

 Pinzas Cabezal de 500 W, desde Ø 1 hasta 6 mm.
 Cabezal de 1.050 W. de potencia, pinza hasta Ø 8 mm.
 Pinzas Cabezal de 1.050 W, desde Ø 1 hasta 8 mm.
 Cabezal motorizado de alta frecuencia de 3 C.V.
 Mandrino de roscar para pinza de cambio rápido.
 Ordenador Personal para diseño, completo.
 Mesa de fijación por vacio (ver, varias medidas).
 Bridas de Amarre Excéntricas + Regla.
 Mordaza Rectificada de Ajuste Rápido 80.
 Mordaza Rectificada de Ajuste Rápido 100-130.
 Mordazas especiales con láminas regulables para
   sujección de todo tipo de formas irregulares.
   (ver, varias aperturas).

 Protector de virutas.
 Lupa 10X + Plantilla.
 Lupa USB 40X para P.C.

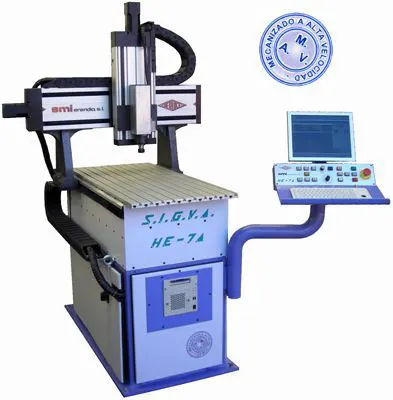

HE-7A_MAV

Monitor-teclado

Detalle Monitor TFT + Botonera + Teclado con Trackball.

he-7a-detalle_p

Detalle del Mod. HE-7IA, con Cambio Automático de 5 herramientas.

azulejo_p

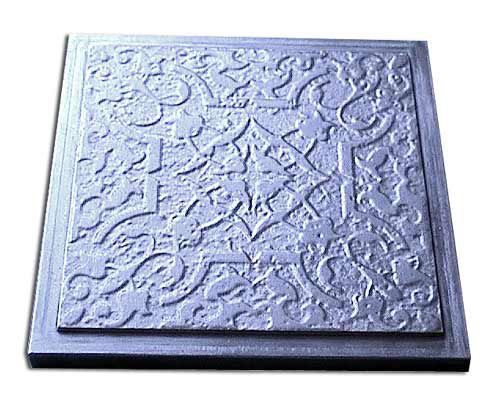

Molde de aluminio para azulejo de 15 x 15 cm., combinando dibujo geométrico con textura pétrea. Realizado en ModelArt.

pizarra_p

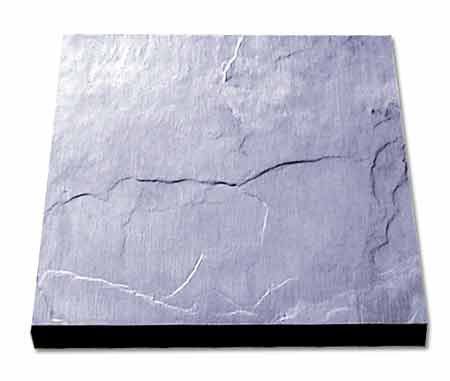

Molde de aluminio para azulejo de 15 x 15 cm., con aspecto de pizarra natural. Realizado en ModelArt 3D.

etiquetas_p

Diversas trabajos realizados para la industria del calzado y de las prendas deportivas y laborales.

HE-7A-IAC-OK

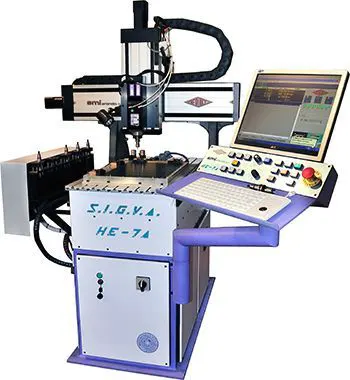

Modelo HE-7A para trabajo de gran precisión. Con instalación de reglas Lineales, Cambio de Herramientas automático, mesa de vacio especial para corte, Laser de medición de herramientas y Lubricación MQL.
