CONTROL NUMÉRICO BECKHOFF


CARACTERÍSTICAS mod. CP2216

Sistema de Control Numérico de altas prestaciones, controlado por P.C. Beckhoff con S.O. Windows, software TwinCAT 3 NC I y PLC integrado.

El más rápido del mercado (ciclo mínimo de 50 microsegundos).Amplia Pantalla Multitáctil con teclado integrado.

Disco duro de alta capacidad y velocidad SSD Puerto de Red libre Ethernet 10/100/1000 para conexión red usuario.

4 Puertos USB y UPS/SAI integrada para evitar fluctuaciones de la red y apagones inesperados.


Equipo de Contro Numérico

Sistema de Mecanizado de Alta Velocidad, Look Ahead.

Diseño ultraplano, extremadamente compacto, integrado detrás del monitor. Alimentación 24 V CC.

Monitor Multitáctil 15,6”, display 1366 x 768 pixel.

Placa Base de 3½”para 2ª y 3ª Generación Intel.

Procesador INTEL ® Celeron ® B810 1.6 GHz, 2 núcleos.

1 Ranura libre para tarjetas Mini PCI.

2 GB DDR3 RAM, ampliable a 16 GB.

Adaptador gráfico integrado en el procesador Intel®, 1 puerto DVI-D ocupado por el monitor y 1 puerto DVI-I libre.

2 puertos Ethernet con 2 x 10/100/1000 con conector BASE-T.

Controlador SATA RAID 1, Tecnología Intel® Rapid Storage.

Disco Duro de 2½”, 320 GB.

1 Puerto Serie RS232 and 4 puertos USB 2.0.

 SAI/UPS Unidad de Alimentación Ininterrumpida, integrados en la alimentación de 24 V., sin baterías.

Batería para PC con alimentación de 24 V e integrado UPS.

Microsoft Windows 7 Ultimate 64 bits, en varios idiomas, escritorio Castellano, Inglés, otros idiomas activos configurable.

  Frente Beckhoff PK
  Pantalla Beck atras PK
   Pantalla Beck abajo PK


Software TwinCAT y funciones PLC

TwinCAT 3 NC I, 3 ejes principales interpolados, hasta 5 auxiliares por grupo, un grupo por canal y hasta 31 canales.

Software de control CNC de arquitectura abierta y programable.

Tiempo de ciclo mínimo de 50 microsegundos.

Desplazamientos del punto cero, correcciones de herramientas, funciones M y H, funciones matemáticas, programación de parámetros / variables, macros de usuario, funciones de cabezal y auxiliares, los desplazamientos del punto cero, herramienta de funciones, ....

Completas funciones de geometría: lineal, interpolación circular y helicoidal en los planos principales y los niveles de libre definición, máx. 32 camino de interpolación de los ejes por canal (opcional), función look-ahead.

Programación según norma DIN 66025, con extensión de lenguaje de alto nivel.

  Interfaces PK

 * Para completar el equipo de CN y su software equipo de motores y reguladores de alta tecnología.

Servomotores y Servoreguladores

Los servomotores Beckhoff disponen de “encoder absoluto” multivuelta de 18 bits de resolución, con lo que no es necesario enviar a la máquina a Referencia.

Las conexiones Motor-Regulador, se realiza mediante un único cable de alta calidad.

Servoreguladores AX5 con comunicación de bus de campo EtherCAT.

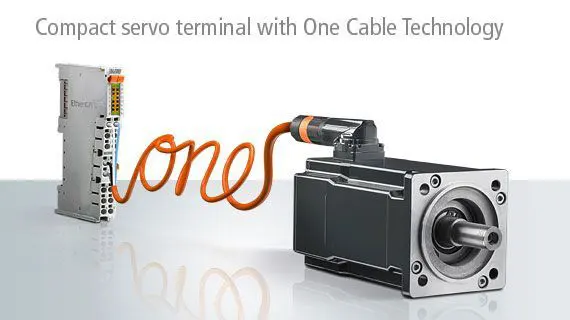

  motor regulador BECKHOFF PK
