GRABADORA DE C.N.C POR ORDENADOR

mod. EP- 2015

 CARACTERÍSTICAS TÉCNICAS

● Husillos a bolas en los 3 ejes.
● Micros de seguridad, final de recorrido.
● Guías de deslizamiento tipo prismático, con
   recirculación continua de bolas.
● Totalmente carenada con apertura de seguridad.
● Fuelles de protección en todas las guías.
● Bajo nivel de ruido 78 dB (A).

 RECORRIDOS ÚTILES

 Superficie de trabajo (X,Y,Z) ..........200 x 150 x 90 mm.

 DIMENSIONES MESA

 Dimensiones .......................................... 425 x 250mm.

 CABEZAL

 Cabezal de alta velocidad.
 Marcha - paro, manual y por C.N.C.
 Número de revoluciones:
         ▪ Mínimas ............................................11.000 r.p.m.
         ▪ Máximas ...........................................25.000 r.p.m.
 Capacidad máxima de herramienta. ...............Ø 6 mm.
 Potencia ..................................................... 500 watios.
 Voltaje .................................................................220 V.
 Posibilidad de poder instalar
   diamante para grabado ............................................ Si.

 CONTROL NUMÉRICO

 Control de 4 Ejes.
 Interpolación simultanea de los 4 ejes.
 Transmisión continua DNC. (Ordenador-C.N.C).
 Velocidad de transmisión .................... 19.200 baudios.
 Puesta a "0" máquina, automática.

 ACCIONAMIENTOS

 Sistema Brushless (sin escobillas).

 RESOLUCIÓN

 Resolución X, Y, Z ....................... 0,02 mm. (estándar).
 Resolución X, Y, Z ........................ 0,01 mm. (opcional).

 VELOCIDADES

 Velocidad máxima ....................................... 150 mm/s.

 DIMENSIONES MÁQUINA

 Dimensiones exteriores ............... 515 x 580 x 615 mm.

 PESOS

 Peso neto ........................................................ 71 Kgrs.
 Peso bruto ....................................................... 96 Kgrs.

 EMBALAJE

 Dimensiones .............. 700 x 700 x 850 mm. - 0,42 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

1 Software de control WinEP (Windows).
1 Cabezal de alta velocidad de 11.000 a 25.000 r.p.m.
1 Tuerca porta-herramientas.
1 Pinza de 6 mm. Ø.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja de herramientas.

 EQUIPO OPCIONAL

Pinzas Cabezal de 500 W, desde Ø 1 hasta 6 mm.
Cabezal de 1.050 W. de potencia, pinza hasta Ø 8 mm.
Pinzas Cabezal de 1.050 W, desde Ø 1 hasta 8 mm.
Sistema Touch Probe.
   (Dispositivo automático de puesta a cero).
 CAD/CAM de grabado 2 ½D, NasCAD 2000 © Plus
 CAD/CAM de grabado artístico 3D, ModelArt3D.net
 CAD/CAM para grabado de fotografías PhotoNAS
 Ordenador Personal para diseño, completo.
 Lámpara fluorescente interior integrada.
Conjunto Diamante para Marcado.
DIVISOR ELECTRONICO - 4º EJE W *
    * Para el mecanizado de rodillos.
Equipo de Lubricación MQL.
Mesa de fijación por vacio (ver, varias medidas).
Bridas de Amarre Excéntricas + Regla
Mordazas especiales con láminas regulables
   para sujeción de todo tipo de formas irregulares
.
   (Aperturas de 100, 200 y 300 mm.)
Lupas de Aumento y Medición
Lupa USB 40X para P.C.

EP 2015

ep2018 feria detalle p

ep2018 feria detalle2 p

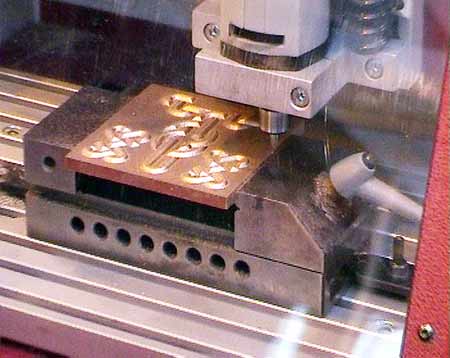

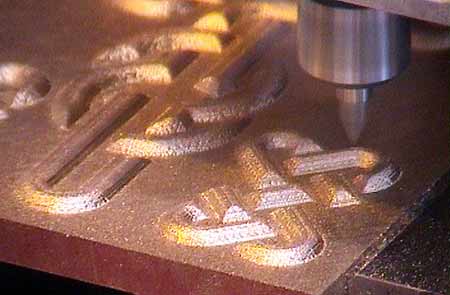

Grabadora EP-2015 realizando un altorelieve tridimensional en bronce. Detalle de mecanizado en bronce.


catedraldetalle

cachas

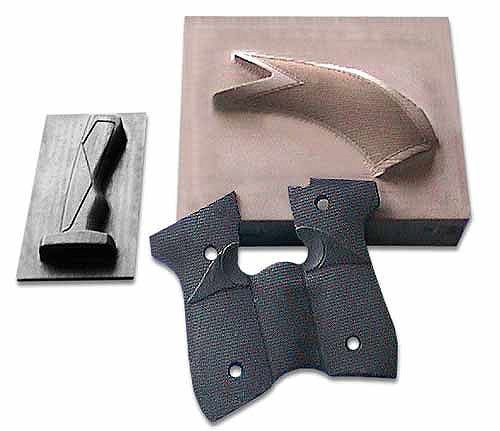

(NasCAD 2000), rayado en latón. Dibujo original realizado a plumilla. Prototipo para escopeta de caza en fibra, pieza final de goma para pistola, grafito para molde de cuchillo de submarinista.


groucho

miguelangel

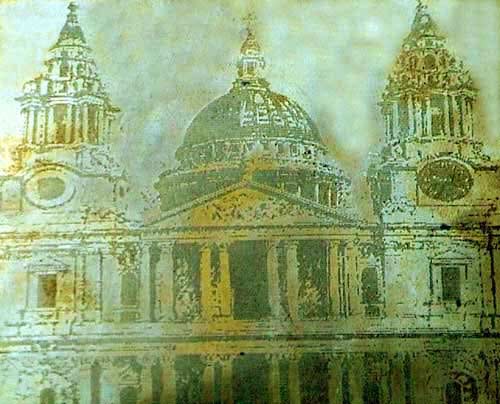

Grabado de fotografía por puntos en chapa de latón. Realizada con PhotoNAS. Diamante para grabado.
Fotografía grabada en latón por trama de linea fija.


nudo

rosa p

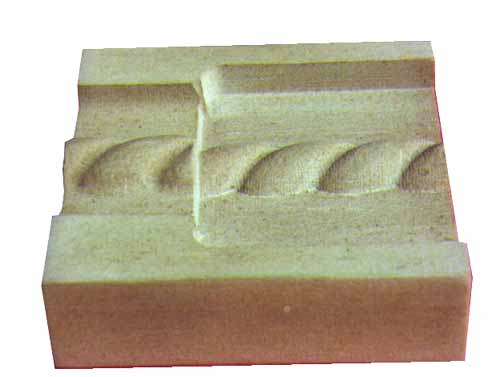

Prueba de semi-desbaste y acabado de simil cuerda.  Pieza macho y hembra del mismo diseño.

comparativa
Tabla comparativa mods. EP-2015, 3020, 4030
