FRESADORA GRABADORA CON SISTEMA DE MECANIZADO DE ALTA VELOCIDAD

mod. S.I.G.V.A. HE-7ia M.A.V

 CARACTERÍSTICAS TÉCNICAS

 Recorrido útil ............................................. X= 530 mm.
 Recorrido útil ............................................. Y= 500 mm.
 Recorrido útil ............................................. Z= 160 mm.

● Posibilidad de recorridos en el eje
    Z .................................... desde 75 mm. hasta 475 mm.
● Husillos a bolas en los 3 ejes.
● Altura de la mesa al puente ............................. 190 mm.
● Servomotores Brushless de Corriente Alterna (A.C.)
   con encoder absoluto.
● Guías de deslizamiento tipo prismático, con
   recirculación continua de bolas.
● Fuelles de protección en todas las guías.

 CABEZAL

 Cabezal de alta velocidad.
 Marcha - Paro, manual y automática a través de control.
 Número de revoluciones:
           Mínimas ........................................ 11.000 r.p.m.
           Máximas ....................................... 25.000 r.p.m.
 Capacidad máx. de herramienta ...................... 6 mm.
 Potencia ................................................... 500 watios.
 Voltaje .............................................................. 220 V.
 Posibilidad de instalar diamante
   para grabado........................................................... SI.

 MESA DE TRABAJO

 Dimensiones mesa ............................. 750 x 850 mm.
 Nº de ranuras "T" .................................................. 15.
 Distancia entre ranuras .................................. 50 mm.
 Altura de la mesa al suelo ............................ 960 mm.
 Máximo peso sobre la mesa ....................... 100 Kgrs.

● SISTEMA DE CONTROL DE ALTA VELOCIDAD

Control numérico BECKHOFF CP2216 controlado por PC y PLC integrado y software TwinCAT 3 NC I..
TwinCAT 3 NC I, 3 ejes principales interpolados, hasta 5 auxiliares por grupo, un grupo por canal y hasta 31 canales.
2 puertos Ethernet con 2 x 10/100/1000.
Monitor Multitáctil 15,6”, display 1366 x 768 pixel.
1 Puerto Serie RS232 and 4 puertos USB 2.0.
UPS Unidad de alimentación ininterrumpida, integrados en la alimentación de 24 V., sin baterías.
1 puerto DVI-D ocupado por el monitor y 1 puerto DVI-I libre.
1 Ranura libre para tarjetas Mini PCI.
Disco Duro de estado sólido de 2½”, 320 GB.
Software de control CNC de arquitectura abierta y programable.
Tiempo de ciclo mínimo de 50 microsegundos.
Desplazamientos del punto cero, correcciones de herramientas, funciones M y H, funciones matemáticas, programación de parámetros / variables, macros de usuario, funciones de cabezal y auxiliares, los desplazamientos del punto cero, herramienta de funciones, ....
Completas funciones de geometría: lineal, interpolación circular y helicoidal en los planos principales y los niveles de libre definición, máx. 32 camino de interpolación de los ejes por canal (opcional), función look-ahead.

 ACCIONAMIENTOS

Servomotores Brushless de Corriente Alterna (AC.) con "encoder absoluto” multivuelta de 18 bits de resolución.

 RESOLUCIÓN

 Resolución X, Y, Z ...................................... 0,001 mm.

 VELOCIDADES

 Velocidad máxima ..................................... 10 mtr./mn.

 DIMENSIONES MÁQUINA

 Dimensiones máximas ...... 1.230 x 1.220 x 1.800 mm.

 PESOS

 Peso bruto .................................................... 650 Kgrs.
 Peso neto ..................................................... 460 Kgrs.

 EMBALAJE

 Dimensiones ..................... 1.400 x 1.400 x 1.950 mm.
 Volumen ........................................................... 3,8 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

Control Numérico Beckhoff
Cabezal de alta velocidad de 11.000 a 25.000 r.p.m.
1 Tuerca porta-herramientas.
Pinza de 6 mm. Ø.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja de herramientas.

 EQUIPO OPCIONAL

Pinzas Cabezal de 500 W, desde Ø 1 hasta 6 mm.
Cabezal de 1.050 W. de potencia, pinza hasta Ø 8 mm.
Pinzas Cabezal de 1.050 W, desde Ø 1 hasta 8 mm.
Cabezal motorizado de alta frecuencia de 3 C.V.
Cambio automático de herramientas
Volante electrónico de aproximación
Carenado integral con cierre de seguridad
Protector de virutas
Dispositivo automático de puesta a 0
Sonda Láser para Calibración.
Láser para Medición de Herramientas
Lámparas de iluminación LED
Equipo de lubricación de MQL
Equipo de refrigeración por niebla de aceite
 CAD/CAM de grabado 2 ½D, NasCAD 2000 © Plus
 CAD/CAM de grabado artístico 3D, ModelArt3D.net
 CAD/CAM para grabado de fotografías PhotoNAS
DIVISOR ELECTRONICO - 4º EJE A. *
   * Para el mecanizado de rodillos.
Ordenador Personal para diseño, completo
Mesas de fijación por vacio
Mordazas especiales para piezas Irregulares
Mordazas de precisión, rectificadas
Bridas de amarre excéntricas + Regla
Lupas de Aumento y Medición
Microscopio de aumento USB
Herramientas de Diamante
Conjunto Diamante para Marcado
Mandrino de roscar para pinza de cambio rápido
Roscador Automático

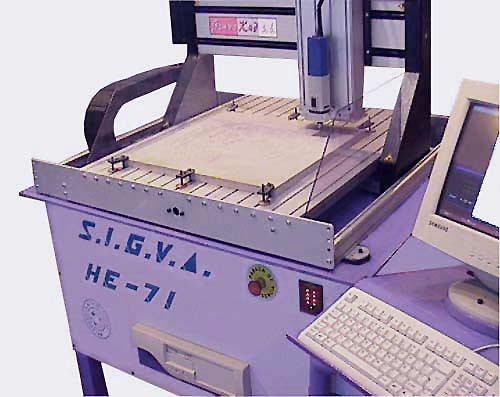

HE-7ia_MAV

Libro_Egipcio_1

Mecanizando Pieza en 3D de fibra.

Libro_Egipcio_2

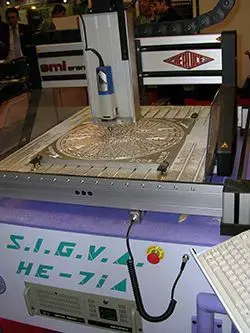

Imagen_012

Grabado en placa de aluminio.



HE-7iA-LB1

HE-7ia a medida con carenado, cabezal de 3 CV.,
cambio de herramientas y utillaje especial.
