MESAS DE FIJACIÓN POR VACíO |
||
 |
||
|
CARACTERÍSTICAS

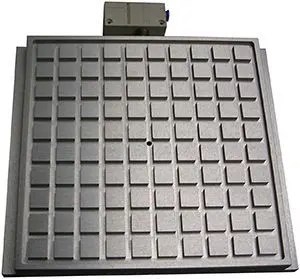

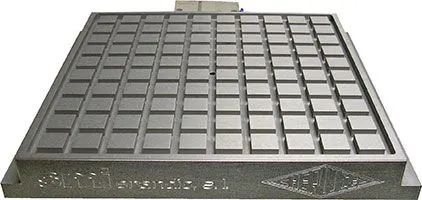

Mesas de Vacío aptas para Grabado, Fresado, Taladrado, Corte, ... Idónea para sus chapas finas (hierro, aluminio, latón, cobre, ...) que siempre están "alabeadas". Las Mesas de Vacío HERLUCE mantendrán su material totalmente plano durante el mecanizado. Gracias al rectificado de sus 2 caras, usted obtendrá una planitud total en sus piezas. Material: Aluminio Anodizado Blanco. Acabado: Rectificado. HERLUCE, fabrica Mesas de Fijación por Vacío estándar, de diferentes tamaños, ajustadas para todos sus modelos de máquina. Tamaño 1: 215 x 215 mm. (EP-2015, EP-3020). Tamaño 2: 400 x 300 mm. (EP-4030, series HE-7i y series HE-7, HE-9). Tamaño 3: 500 x 540 mm. (HE-10, series HE-7i y series HE-7).
Además puede fabricarle otros tamaños o formas a su elección u otros modelos para resolver problemáticas particulares. Estas mesas se pueden unir para crear superficies de Vacío de mayores dimensiones. |
||
TRUCO: A continuación le mostramos gráficamente como preparar, en unos sencillos pasos, su Mesa de Vacío para Grabar y Cortar series de piezas, cómodamente.
 |
 |
|
| 1º Material a Grabar / Cortar. | 2º Introduzca sobre las ranuras de la mesa el cordón de espuma suministrado, ajustándolo a la superficie a mecanizar. | |
 |
 |
|
| 3º Una simple lámina plástica nos servirá de "sufridera". | 4º Mecanizar la "sufridera" para distribuir el vacío desde el orificio central hasta cada una de las piezas a cortar. | |
 |
 |
|
| 5º Aquí vemos en detalle las zonas fresadas y las taladradas. | 6º Colocar la pieza de material sobre la "sufridera" y mecanizar. | |
 |
 |
|
| Detalle de la pieza Grabada y Cortada. | Todas las piezas mecanizadas. | |
| Otros ejemplos de Mesas de Vacío | ||
 |
 |
|
| Mesa de vacío especial para corte con aluminio poroso. | Mesas de vacío 500 x 540 mm. | |
