DISPOSITIVO COPIADOR AUTOMÁTICO CIRCULAR

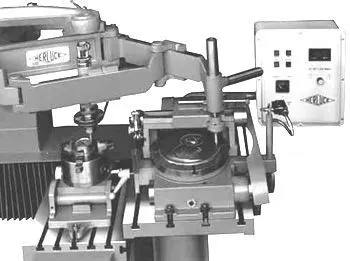

CARACTERÍSTICAS El DISPOSITIVO COPIADOR AUTOMATICO CIRCULAR, está pensado para obtener la reproducción automatizada de moldes primarios redondos y matrices. Las matrices o moldes se copian con la ayuda de un pantógrafo de matrices maestras. Este Dispositivo instalado en el Pantógrafo HE-1 para el que está diseñado, realiza moldes de vidrio, cobre, moldes insertados, matrices para medallas, monedas, juguetes, troquelería, punzones de acero, troquelado de matrices, etc..., de manera automática. Colocando el palpador en el punto de trazado del Pantógrafo, guía a éste en sentido circular describiendo una espiral; un mecanísmo de control que permite un ajuste muy preciso de guía espiral del movimiento de copiado del palpador, es decir, la distancia entre las lineas de copiado, por lo que el trabajo de retocado resulta innecesario. Para interrumpir el trabajo del Dispositivo, lleva éste acoplado un sistema de "paro" automático que provoca la desconexión del Dispositivo y de la máquina a que está acoplado cuando el tope en cuestión hace contacto en el punto en que se le ha señalado. Dispone de un regulador de velocidad del palpador y admite escarpaduras en la plantilla a copiar con ángulos no inferiores a los 15º.
■ Diámetro de la plantilla ........................................... 220 mm. (8,5 / 8"). ■ Máxima altura de la plantilla ............................................. 50 mm. (2"). ■ Puede emplearse cualquier plantilla dentro de las medidas anteriores. ■ Relación máxima del pantógrafo ................................... 1:2 up to 1:10
