FRESADORA GRABADORA CON SISTEMA DE MECANIZADO DE ALTA VELOCIDAD

mod. S.I.G.V.A. HE-9 M.A.V.


● Los recorridos útiles de este modelo S.I.G.V.A. HE-9 M.A.V. (390 x 375 x 400 mm.) le permiten cubrir una gran gama de tamaños para trabajos de serie media (electrodos para erosión, postizos de acero, punzones, marcadores, etc).

● Dotada de un sistema de control basado en P.C. logra un avance definitivo frente a los sistemas convencionales basados en control numérico. El P.C.nos ofrece grandes ventajas frente al control numérico como memoria mas amplia, mayor potencia y velocidad de cálculo, mayores posibilidades de almacenamiento y en definitiva velocidades superiores de proceso de datos.

● El modelo HE-9 M.A.V. incorpora el sistema KVARA que traduce automáticamente lenguaje convencional de control numérico (ISO) a lenguaje de Alta Velocidad. Al realizar la transmisión, gracias a los mayores recursos que nos ofrece el P.C., el sistema mediante una lectura previa del programa se anticipa a los movimientos que debe realizar (look-ahead). De esta forma se consigue una gran reducción de los tiempos de mecanizado.

 ROBUSTEZ

 Su diseño de concepción robusta garantiza magníficos acabados para trabajos sobre todo tipo de materiales (acero, bronce, cobre, grafito, etc...).


 ACCIONAMIENTOS

 Servomotores Brushless de Corriente Alterna (AC.).
 Reguladores Digitales.


 ALTA VELOCIDAD

 Su sistema de control de movimiento a través de un PC convencional permite realizar mecanizados en ALTA VELOCIDAD. Ahora usted podrá comprobar como las velocidades de mecanizado (antes teóricas) son reales por primera vez, no sólo en los desplazamientos en línea recta sino también en cualquier otro tipo de movimientos (círculos, diagonales, 3D, ...). Consiga sustanciales ahorros en los tiempos de mecanizado a través del MECANIZADO DE ALTA VELOCIDAD.


 PRECISIÓN

 Benefíciese de la máxima fiabilidad de movimiento del sistema de guías prismáticas de patines. Sorpréndase y sorprenda a sus clientes con la precisión que S.I.G.V.A. HE-9 proporcionará a sus piezas.


 ACCESORIOS OPCIONALES

 La amplia variedad de accesorios opcionales disponibles le permitirá completar el sistema personalizándolo al máximo según sus necesidades específicas.

 Divisor electrónico, 4º eje.
 Cambio automático de herramientas.
 Dispositivo automático de puesta a 0.

skoda_p   Vauxh_PK
Cobre electrolítico para erosión y pieza final acabada. Industria del automóvil.   Grafito para erosíon de logotipo y pieza final. Industria del automóvil.
satlink_p   satlinkgrafito2_p
Grafito 3D para erosionar molde de carcasa (300 x 300 x 80 mm.)   Detalle de grafito 3D para carcasa.
numeros_p   grafito_gotero_p
Grafito 3D para la industria del automóvil.   Grafito de gran precisión ejecutado con divisor electrónico, para molde de inyección de piezas de "riego gota a gota".
he-9-acero_p    banderitas-cobre-p
Mecanizado en Alta Velocidad de pieza de acero tratado.   Diversas piezas realizadas en cobre electrolítico para joyería y moldes de inyección.
he-9cbo-Colombo_p   he-9cbo_p

Interior de un mod. HE-9 M.A.V. con cabezal de 3 C.V., cambio de herramientas e iluminación incorporada.   Interior de un mod. HE-9 M.A.V. con cabezal de 1,5 C.V., cambio de herramientas e iluminación incorporada.

grafitosminiatura

  nike_p

Pequeñas muestras de trabajos en grafito en alto y bajo relieve.   Pequeñas piezas de grafito para erosión en alto y bajo relieve.

grafitosminiatura2_p

  grafitosminiatura3_p

Aumentado mediante una lupa podemos ver caracteres en alto relieve de 6 décimas de altura, junto a la punta de un porta-minas.   Detalle más cercano de la pieza anterior donde se aprecia la proyección del texto (0,6 mm.) sobre un plano inclinado.
grafitos-miniatura4_p    varios_p
Pieza de grafito cilíndrica mecanizada en 4º eje. Industria del automóvil.   Diversas piezas en cobre electrolítico, latón, acero.
cuero_p   he-9perf2

Diversas piezas en acero y latón para calzado y marroquinería.

Lateral Mod. HE-9 M.A.V.






he-9-tapa-2008

● CARACTERÍSTICAS TÉCNICAS

 Recorrido útil ................................. X= 390 mm
 Recorrido útil ................................. Y= 375 mm.
 Recorrido útil ................................. Z= 400 mm.

● Sistema de Mecanizado de Alta Velocidad.
● Husillos a bolas de precisión con doble tuerca precargada en los 3 ejes.
● Servomotores Brushless de Corriente Alterna (AC.)
● Micros de seguridad, final de recorrido.
● Guias de deslizamiento tipo prismático, con recirculación continua de bolas.
● Fuelles de protección en todas las guías.

 CABEZAL

Su cabezal de 3 C.V. con posibilidad de sistema de cono intercambiable (opcional) permite realizar cómodamente las operaciones de cambio automático, preparación y calibrado de herramientas. Con una amplia gama de velocidades (0 - 24.000 r.p.m.), controladas en todo momento a través del puerto serie del ordenador, garantiza un acabado insuperable en todo tipo de materiales, lo que le convierte en una herramienta imprescindible para el grabado de precisión.

 Motor A.C. ................................................................ 3 C.V.
 Gama de velocidades por variador de frecuencia:
 Mínimas ........................................................ 0 r.p.m.
 Máximas ............................................. 24.000 r.p.m.
 Capacidad de amarre .......................... Ø1 a 12,7 mm.
 Marcha/Paro y Control de Velocidad................Manual y Automático.


 MESA DE TRABAJO

 Dimensiones mesa .............................. 600 x 240 mm.
 Nº de ranuras "T" ........................................................... 3.
 Distancia entre ranuras ..................................... 72 mm.
 Altura de la mesa al suelo .............................. 950 mm.
 Máximo peso sobre la mesa ........................ 500 Kgrs.


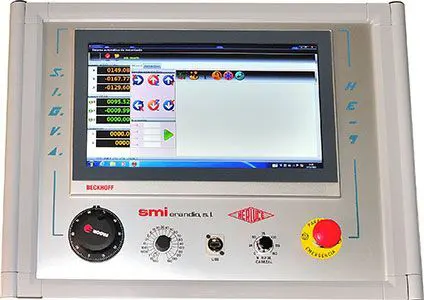

 SISTEMA DE CONTROL DE ALTA VELOCIDAD

■ Control de hasta 4 Ejes, con interpolación lineal, circular y helicoidal.
■ Control númerico estandar ISO Kvara 6 (4 ejes) controlado por PC. Industrial Pentium IV, 1 Ghz.
 PLC integrado en CNC.
 CPU vía 400 Ethernet para Kvara.
 Protección contra: alta corriente, alta tensión, alta temperatura.
 32 + 32 salidas digitales optoinsuladas.
 2 entradas + 2 salidas analógicas (8 bits).
 4 entradas rápidas digitales (vía interrupción).
 Conmutador de velocidades (0% al 150%).
 Ejecución rápida de programas a alta velocidad.
 Transmisión continua de programas. (Ordenador - Máquina).


 RESOLUCIÓN

 Resolución X, Y, Z ......................................... 0,001 mm.


 VELOCIDADES




 Velocidad máxima (X, Y, Z) ......................... 10 mtr./mn.
 Velocidad máxima de trabajo (X, Y, Z) ........ 8 mtr./mn.

 DIMENSIONES MÁQUINA

 Dimensiones máximas ... 1.190 x 1.150 x 1.800 mm.


 PESOS

 Peso bruto ........................................................ 650 Kgrs.
 Peso neto ......................................................... 800 Kgrs.

 EMBALAJE

 Dimensiones ..................... 1.500 x 1.400 x 2.000 mm.
 Volumen ................................................................ 4,2 m3.


 EQUIPO estándar INCLUIDO ( en cada máquina)

1 Software personalizado KVARA, integrado en P.C. Industrial.
1 Control Numérico, KVARA 6, integrado en P.C. Industrial.
1 Botonera de mando personalizada.
1 Cabezal motorizado de alta frecuencia de 3 C.V.
1 Juego de pinzas porta-herramientas Ø 3 a 10 mm.
1 Tuerca porta-htas.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja porta-herramientas.


● EQUIPO OPCIONAL

 Carenado integral con cierre de seguridad.

■ CAD/CAM de grabado NasCAD 2000.
 CAD/CAM de grabado artístico ModelArt3D.net.

 CAMBIO DE HERRAMIENTAS AUTOMÁTICO, compuesto por:

▪ 1 Cabezal de alta frecuencia de 3 C.V. (Cambio de herramientas).
▪ 1 Estación de cambio de herramientas p/4 conos instalado.
▪ 4 Conos ISO porta-pinzas.

 DIVISOR ELECTRÓNICO - 4º/5º EJE W: *
* Para el mecanizado de rodillos o conos.
5º Eje basculante 90º, manual.

■ Sistema Touch probe (Dispositivo automático de puesta a cero).
■ Sonda Laser para Calibración de herramientas.
■ Volante electrónico de aproximación.
■ Lámpara articulada halógena.
■ Equipo de Lubricación “MQL”.
■ Equipo de refrigeración por pulverización (niebla de aceite), con instalación completa.
■ Pinzas Cabezal Motorizado de Alta Frecuencia de 3 C.V., desde Ø 1 hasta 12,7 mm.
■ Cabezal de alta frecuencia de 3 C.V. (Cambio de herramientas).
■ Pinzas Cabezal Motorizado de Alta Frecuencia de 3 C.V. (Cambio de herramientas), desde Ø 1 hasta 10 mm.
■ Conjunto Diamante para Marcado.
■ Mandrino de roscar para pinza de cambio rápido.
■ Ordenador Personal para diseño, completo.
■ Mesa de fijación por vacio (ver, varias medidas).
■ Bridas de Amarre Excéntricas + Regla.
■ Mordaza Rectificada de Ajuste Rápido 80.
■ Mordaza Rectificada de Ajuste Rápido 100-130.
■ Mordazas especiales con láminas regulables para sujección de todo tipo de formas irregulares (ver, varias aperturas).
■ Protector de virutas.
■ Lupa 10X + Plantilla.
■ Lupa USB 40X para P.C.




he-9ppal-2008

Mod. HE-9 M.A.V.


he-9-feria2_p

Mod. HE-9 M.A.V.
