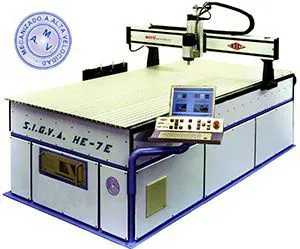

HE-7E

FRESADORA GRABADORA CON SISTEMA DE MECANIZADO DE ALTA VELOCIDAD

mod. S.I.G.V.A. HE-7E M.A.V.

● CARACTERÍSTICAS TÉCNICAS

■ Recorrido útil ......................................... X= 1.500 mm.
■ Recorrido útil ......................................... Y= 2.575 mm.
■ Recorrido útil ............................................ Z= 200 mm.

● Sistema de Mecanizado de Alta Velocidad.

● Servomotores Brushless de Corriente Alterna (A.C.)
con encoder absoluto.

● Husillos a bolas en los 3 ejes.

● Doble husillo y doble guía en el eje Y.

● Micros de seguridad, final de recorrido.

● Guías de deslizamiento tipo prismático, con recirculación
continua de bolas.

● Fuelles de protección en todas las guías

● SISTEMA DE CONTROL DE ALTA VELOCIDAD

■ Control numérico BECKHOFF CP2216 controlado por PC y PLC integrado y software TwinCAT 3 NC I..
■ TwinCAT 3 NC I, 3 ejes principales interpolados, hasta 5 auxiliares por grupo, un grupo por canal y hasta 31 canales.
■ 2 puertos Ethernet con 2 x 10/100/1000.
■ Monitor Multitáctil 15,6”, display 1366 x 768 pixel.
■ 1 Puerto Serie RS232 y 4 puertos USB 2.0.
■ UPS Unidad de alimentación ininterrumpida, integrados en la alimentación de 24 V., sin baterías.
■ 1 puerto DVI-D ocupado por el monitor y 1 puerto DVI-I libre.
■ 1 Ranura libre para tarjetas Mini PCI.
■ Disco Duro de estado sólido de 2½”, 320 GB.
■ Software de control CNC de arquitectura abierta y programable.
■ Tiempo de ciclo mínimo de 50 microsegundos.
■ Desplazamientos del punto cero, correcciones de herramientas, funciones M y H, funciones matemáticas, programación de parámetros / variables, macros de usuario, funciones de cabezal y auxiliares, los desplazamientos del punto cero, herramienta de funciones, ....
■ Completas funciones de geometría: lineal, interpolación circular y helicoidal en los planos principales y los niveles de libre definición, máx. 32 camino de interpolación de los ejes por canal (opcional), función look-ahead.

● ACCIONAMIENTOS y REGULADORES

■ Servomotores Brushless de Corriente Alterna (AC.) con "encoder absoluto” multivuelta de 18 bits de resolución.

■ Reguladores Digitales.
■ Conexiones Motor-Regulador mediante un único cable de alta calidad.

● CABEZAL

■ Motor A.C. .......................................................... 3 C.V.
■ Gama de velocidades por variador de frecuencia:
▪ Mínimas ................................................... 0 r.p.m.
▪ Máximas ......................................... 24.000 r.p.m.
■ Capacidad de amarre .......................... Ø1 a 12,7 mm.
■ Marcha/Paro y Control de Velocidad..............Manual y
Automático.

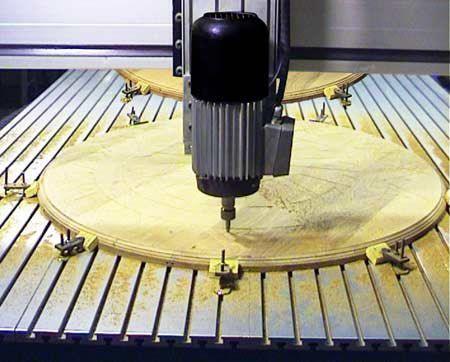

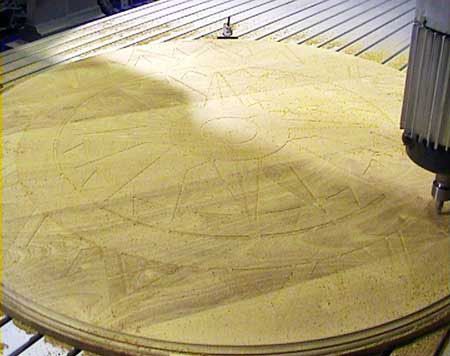

● MESA DE TRABAJO

■ Dimensiones mesa ......................... 1.500 x 3.000 mm.
■ Nº de ranuras "T" .................................................... 28.
■ Distancia entre ranuras .................................... 50 mm.
■ Altura de la mesa al suelo .............................. 910 mm.
■ Máximo peso sobre la mesa ...................... 1.500 Kgrs.

● RESOLUCIÓN

■ Resolución X, Y, Z ...................................... 0,001 mm.

● VELOCIDADES

■ Velocidad máxima ..................................... 10 mtr./mn.

● DIMENSIONES MÁQUINA

■ Dimensiones máximas ...... 1.900 x 3.205 x 1.725 mm.

● PESOS

■ Peso bruto ................................................. 2.500 Kgrs.
■ Peso neto .................................................. 2.250 Kgrs.

● EMBALAJE

■ Dimensiones ..................... 2.000 x 3.300 x 1.875 mm.
■ Volumen ......................................................... 12,4 m³.

● EQUIPO estándar INCLUIDO ( en cada máquina)

1 Control Numérico Beckhoff
1 Cabezal motorizado de alta frecuencia de 3 C.V.
1 Juego de pinzas porta-herramientas Ø 3 a 10 mm.
1 Tuerca porta-htas.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja porta-herramientas.
