GRABADORA CON SISTEMA DE MECANIZADO DE ALTA VELOCIDAD

mod. S.I.G.V.A. HE-7ib M.A.V.

 CARACTERÍSTICAS TÉCNICAS

● Recorrido útil ........................................... X= 790 mm.
● Recorrido útil ........................................... Y= 850 mm.
● Recorrido útil .... Z= desde 75 mm. hasta 475 mm.
● Husillos a bolas en los 3 ejes.
● Micros de seguridad, final de recorrido.
● Guías de deslizamiento tipo prismático, con recirculación continua de bolas.
● Fuelles de protección en todas las guías.

 CABEZAL

 Cabezal de alta velocidad.
 Marcha - paro, manual y por C.N.C.
 Número de revoluciones:
         ▪ Mínimas .......................................... 11.000 r.p.m.
         ▪ Máximas .......................................... 25.000 r.p.m.
 Capacidad máx. de herramienta .................... 6 mm.
 Potencia ....................................................... 500 vatios.
 Voltaje ................................................................... 220 V.
 Posibilidad de instalar diamante para grabado...SI.

 MESA DE TRABAJO

 Dimensiones mesa .......................... 750 x 860 mm.
 Nº de ranuras "T" ..................................................... 15.
 Distancia entre ranuras .................................. 50 mm.
 Altura de la mesa al suelo ........................... 960 mm.
 Máximo peso sobre la mesa ...................... 100 Kgrs.

 SISTEMA DE CONTROL DE ALTA VELOCIDAD

 Control de hasta 4 Ejes, con interpolación lineal, circular y helicoidal.
 Protección contra: alta corriente, alta tensión, alta temperatura.
 14 Entradas + 3 Salidas optoacopladas.
 Control total a través del ordenador.
 Puesta a "0" máquina, automática.
 Ir a coordenadas.
 Selección del paso de los ejes para posicionamiento manual.
 Ejecución rápida de programas a alta velocidad.
 Transmisión continua de programas. (Ordenador - Máquina).

 ACCIONAMIENTOS

 Servomotores de Corriente Continua (CC.).

 RESOLUCIÓN

 Resolución X, Y, Z ....................................... 0,001 mm.

 VELOCIDADES

 Velocidad máxima ...................................... 10 mtr./mn.

 DIMENSIONES MÁQUINA

 Dimensiones máximas ... 1.500 x 1.600 x 1.800 mm.

 PESOS

■ Peso bruto ....................................................... 750 Kgrs.
■ Peso neto ......................................................... 530 Kgrs.

 EMBALAJE

 Dimensiones ..................... 1.700 x 1.850 x 1.950 mm.
 Volumen ................................................................... 6 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

1 Software de control SIGVA.
Control Numérico, integrado en P.C. AMD K7/1000.
1 Juego de bridas de sujección.
Cabezal de alta velocidad de 11.000 a 25.000 r.p.m.
1 Tuerca porta-herramientas.
Pinza de 6 mm. Ø.
1 Juego de llaves de servicio.
1 Caja de herramientas.

 EQUIPO OPCIONAL

 Cabezal motorizado de alta frecuencia de 3 C.V.
■ Mandrino de roscar para pinza de cambio rápido.
■ Dispositivo automático de puesta a 0.
 Lámpara articulada halógena.
 Sistema de palpación por contacto.
 Sistema de palpación Láser.
 Equipo de refrigeración por niebla de aceite.
 Protector de virutas.
 CAD/CAM de grabado 2 ½D NasCAD 2000.
 CAD/CAM de grabado artístico 3D ModelArt3d Xp.
 CAD/CAM para grabado de fotografías PhotoNAS.
 Ordenador Personal para diseño, completo.
 Adaptador de red Ethernet para comunicación.
 Scanner Epson GT9500.
 Diamante para grabado.

CAMBIO AUTOMÁTICO DE HERRAMIENTAS

he_7ib

suelas_p

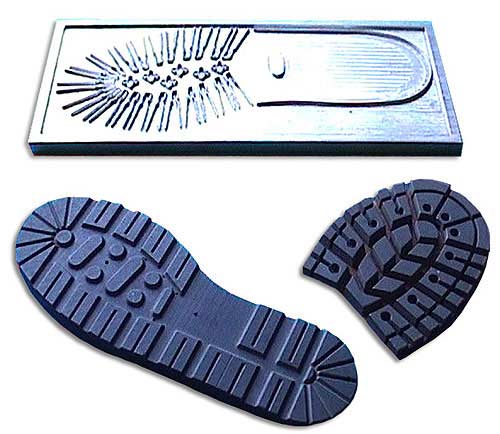

Piezas en cobre, grafito y aluminio
para la industria del calzado.

sueladetalle2_p

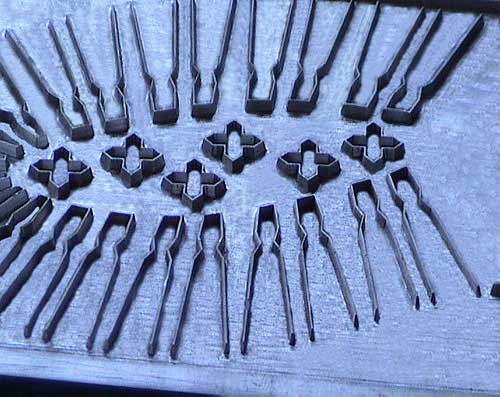

Detalle de suela tradicional para bota.
