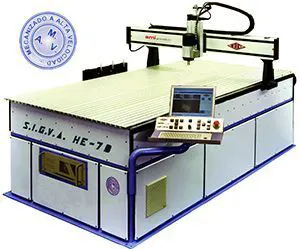

FRESADORA GRABADORA CON SISTEMA DE MECANIZADO DE ALTA VELOCIDAD

mod. S.I.G.V.A. HE-7D M.A.V.

 CARACTERÍSTICAS TÉCNICAS

● Recorrido útil ......................................... X= 1.000 mm.
● Recorrido útil ......................................... Y= 2.075 mm.
● Recorrido útil ... Z= desde 175 mm. hasta 475 mm.
● Husillos a bolas en los 3 ejes.
● Micros de seguridad, final de recorrido.
● Guías de deslizamiento tipo prismático, con recirculación continua de bolas.
● Fuelles de protección en todas las guías.

 CABEZAL

 Motor A.C. .............................................................. 3 C.V.
 Gama de velocidades por variador de frecuencia:
         ▪ Mínimas ...................................................... 0 r.p.m.
         ▪ Máximas ........................................... 24.000 r.p.m.
 Capacidad de amarre ......................... Ø1 a 12,7 mm.

 MESA DE TRABAJO

 Dimensiones mesa ...................... 1.000 x 2.500 mm.
 Nº de ranuras "T" ....................................................... 20.
 Distancia entre ranuras .................................... 50 mm.
 Altura de la mesa al suelo ............................. 910 mm.
 Máximo peso sobre la mesa .................... 1.500 Kgrs.

 SISTEMA DE CONTROL DE ALTA VELOCIDAD

 2Control de hasta 4 Ejes, con interpolación lineal, circular y helicoidal.
 Protección contra: alta corriente, alta tensión, alta temperatura.
 14 Entradas + 3 Salidas optoacopladas.
 Control total a través del ordenador.
 Puesta a "0" máquina, automática.
 Ir a coordenadas.
 Selección del paso de los ejes para posicionamiento manual.
 Ejecución rápida de programas a alta velocidad.
 Transmisión continua de programas. (Ordenador - Máquina).

 ACCIONAMIENTOS

 Servomotores Brushless de Corriente Alterna (AC.).

 RESOLUCIÓN

 Resolución X, Y, Z ........................................ 0,001 mm.

 VELOCIDADES

 Velocidad máxima ....................................... 10 mtr./mn.

 DIMENSIONES MÁQUINA

 Dimensiones máximas ... 1.400 x 2.705 x 1.725 mm.

 PESOS

 Peso bruto ...................................................... 1500 Kgrs.
 Peso neto ....................................................... 1300 Kgrs.

 EMBALAJE

 Dimensiones ...................... 1.500 x 2.800 x 1.875 mm.
 Volumen ................................................................. 7,9 m3.

 EQUIPO estándar INCLUIDO ( en cada máquina)

1 Software de control SIGVA.
Control Numérico, integrado en P.C. AMD K7/1000.
1 Juego de pinzas porta-herramientas Ø 3 a 10 mm.
Cabezal motorizado de alta frecuencia de 3 C.V.
1 Juego de bridas de sujección.
1 Juego de llaves de servicio.
1 Caja porta-herramientas.

 EQUIPO OPCIONAL

 Mandrino de roscar para pinza de cambio rápido.
■ Dispositivo automático de puesta a 0.
 Lámpara articulada halógena.
 Sistema de palpación por contacto.
 Sistema de palpación Láser.
 Equipo de refrigeración por niebla de aceite.
 Protector de virutas.
 CAD/CAM de grabado 2 ½D NasCAD 2000.
 CAD/CAM de grabado artístico 3D ModelArt3d Xp.
 CAD/CAM para grabado de fotografías PhotoNAS.
 Ordenador Personal para diseño, completo.
 Adaptador de red Ethernet para comunicación.
 Scanner Epson GT9500.
 Diamante para grabado.

CAMBIO AUTOMÁTICO DE HERRAMIENTAS
